너트피더

제품특징

흡착 ROD를 자석화시켜 NUT를 흡착, 이송한 후에 삽입하는 방법이기 때문에 NUT는 PIN에 삽입이 확실하고 NUT를 자석화시켜 공급하는 방식이여서 설치, 공급각도를 규제할 필요없이 일반적인, 누구나 사용하기 편리한 공급장치이며 작업성이 뛰어나 생산성 향상, 작업자의 안정성, 품질이 균일화 할 수 있는 효율성 높은 NUT 공급장치입니다.

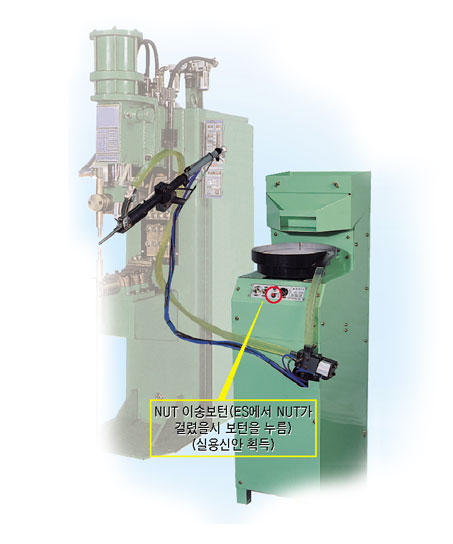

제품사진

너트피더

상세설명

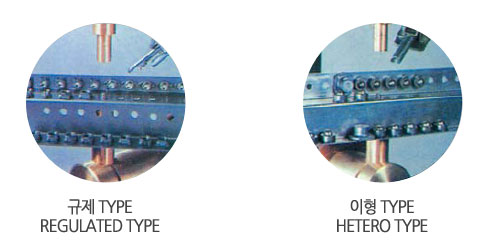

  • ㆍ 표준보냄 TYPE : NUT 자세를 특별하게 정하지 않는 표준보냄 TYPE
  • ㆍ 규제보냄 TYPE : NUT 자세를 일정 方向으로 하여 보내는 TYPE
  • ㆍ 이형보냄 TYPE : NUT의 형상이 특수한 NUT 공급장치이다. (T형, O형)
  • ㆍ NUT의 공급각도는 수평 (0 ˚)에서 7 ˚이내(규제 이형 TYPE은 공급각도를 한정한다)에서 공급.
  • ㆍ 표준보냄TYPE에는 SINGLE TYPE과 DOUBLE TYPE이 있다.
  • ㆍ 규제보냄 TYPE에는 방향을 규제하기 때문에 다소 까다로워 공급 각도를 조절해야 한다.
너트피더

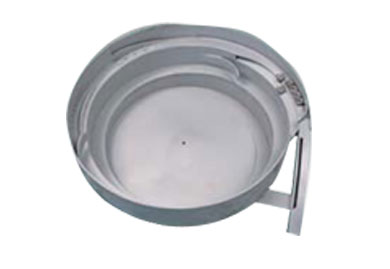

ㆍ기존 공급방식인 NUT(위) 방향에서 아래로 틀어, 뒤집혀 공급되는 경우가 없고 NUT가 원활하게 공급되어
BOWL에 무리가 없다. (소음감소, 공급원활, 수면연장을 위해 BOWL에 우레탄 코팅도 가능)

너트피더

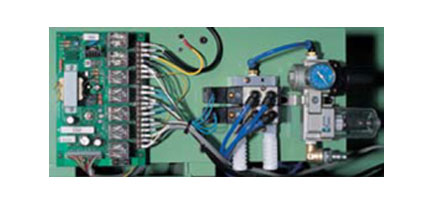

ㆍCONTROL RELAY 접점 불량을 최소화시켜 RELAY 불량을 억제시키고 불필요한 장치(ROBOT1)는 삭제, 따로 설치하여 고장율을 줄였고, 부착위치 SIMPLE하게 하여 외관 및 위치가 수려하다.

너트피더

제품사양

공급량 : 매분 40~60개 NUT의 종류 : 사각NUT, 육각NUT, 원형NUT
AIR 압력 : 4~5Kg/㎠ NUT의 SIZE : M5, M6, 8, 10(기타SIZE)
전원전압 : AC100V 공급 CYLINDER STROKE : 150㎜
BOWL 외경 : 280Ø (300Ø) 공급 HEAD의 길이 : 550㎜
본체의 외형치수 : 320(폭) x 480(길이) x 1,100㎜(높이) HEAD를 포함한 중량 : 약 50kg
공급 CHUTE의 길이와 내경 :
특수 HOSE -2M 면폭과 높이		 HOPPER의 용적 :
M6 - 10,000개 / M8 - 7,000개 / M10 - 5,000개
제어방법은 NUT FEEDER와 SPOT기와의 연동. NUT FEEDER또는 SPOT기의 각 단동.
